DELTAV系统位号报警参数如何批量导出方法

DELTAV系统位号报警参数如何批量导出方法

DCS控制系统中，报警可以起到提醒工艺人员，稳定工况，保护生产设备的作用。想要查看系统内多个甚至全部的报警参数，可以通过DELTAV系统报警参数批量导出这个功能来实现。

DCS控制系统中，报警可以起到提醒工艺人员，稳定工况，保护生产设备的作用。想要查看系统内多个甚至全部的报警参数，可以通过DELTAV系统报警参数批量导出这个功能来实现。

1.打开deltav浏览器，并右键选定的厂区弹出菜单栏

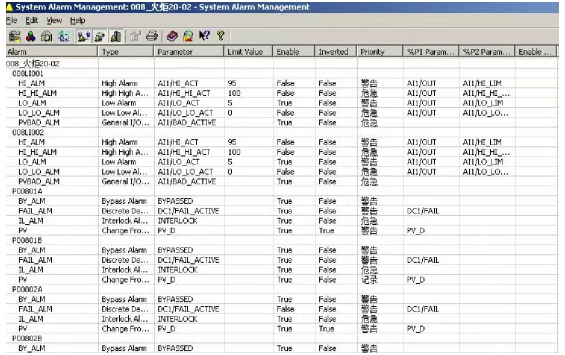

2.进入系统报警管理后可以查看当前厂区所有报警参数

通过界面可以看到每个control module内设置的报警类型、报警值、报警使能、取反、报警级别等参数。

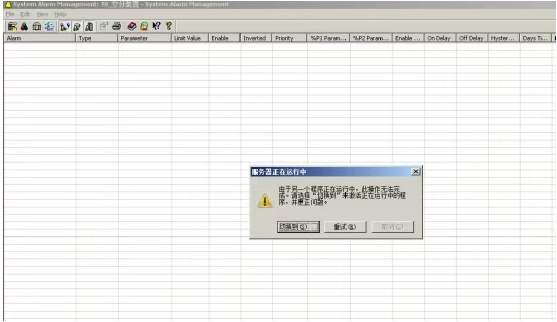

3.当厂区点位较多时，系统会弹出“服务器正在运行中”对话框，此时需等待一段时间后点击“切换到”后即可，若点击“切换到”仍然显示“服务器正在运行中”则需多等待一段时间。

4.在工具栏点击File后点击Print进入打印界面。

5.系统不支持直接导出EXCEL格式的文件，只能先保存为XML格式后再转换为EXCEL格式。

将当前厂区所有报警参数以XML的格式导出到目标路径。

6.文件生成后为XML格式，打开后为系统运行代码，需要新建一个EXCEL，从表格选择打开文件。

7.点击确定后，表格内弹出对话框

8.点击OK后，表格会自动生成EXCEL文件，显示该文件所有报警参数。

通过以上步骤可以获得一个厂区所有control module报警参数的EXCEL文件，可以直观简便的梳理该厂区的报警设置。
